ARES Electrical CAD yazılımına genel bakış, otomatik kablo numaralandırma, standart devrelerin otomatik yerleştirilmesi, önceden doldurulmuş bir bileşen kütüphanesi ve daha fazla zaman kazandıran özellikleri vurgular.
2024 Graebert neXt etkinliğinde, hepsi çevrimiçi olarak sunulan çeşitli sektör düşünce liderleri ve Graebert ürün uzmanlarından oluşan temel oturumlar yer aldı. Graebert’in Baş Teknik Sorumlusu Dr. Robert Graebert ve Graebert’te Ürün Uzmanı Mühendisi Kevin Ferreira, ARES Electrical’a genel bir bakış sağlamak ve yazılımın özelliklerini hem potansiyel hem de deneyimli kullanıcılar için göstermek üzere bir araya geldi.
Burada, temel sunumlarından öne çıkan noktaları inceleyeceğiz. ARES Electrical temel konuşmasının tamamını ve neXt etkinliğinden diğer sunumları izlemek için Graebert’in YouTube kanalını ziyaret edin.
ARES Electrical Nedir?
Graebert’in amiral gemisi masaüstü CAD yazılım uygulaması olan ARES Commander’a çok aşina olan kullanıcılar bile, özellikle elektrik muhafazaları tasarlamak için tasarlanmış yakından ilişkili bir ürün olduğunu bilmiyor olabilir. Robert Graebert, “ARES Electrical, ARES Commander tarafından sağlanan tüm temel CAD özelliklerini endüstriyel elektrik proje geliştirme için özel araçlarla birleştirerek her iki dünyanın en iyisini bir araya getiriyor” diye açıkladı.
ARES Electrical, öncelikle kapsamlı elektrik diyagramları oluşturmak için kullanılır. Bunlara örneğin güç ve kontrol diyagramları, PLC (programlanabilir mantık denetleyicisi) çizimleri veya yüksek ve düşük voltajlı güç trafo merkezleri için tasarımlar dahil olabilir. Yazılımın yetenekleri arasında çizim görevlerini otomatikleştirmek ve tüm gerekli belgelerle birlikte kapsamlı projeler oluşturmak da yer alır.
Robert Graebert, “ARES Electrical, 2D CAD elektrik tasarımıyla uğraşan her şirket için başvurulacak çözümdür. Ayrıntılı elektrik çizimleri oluşturmak sizin ve kuruluşunuz için önemliyse, ARES Electrical ihtiyaçlarınızı karşılamak için mükemmel bir şekilde uygundur” diye belirtti.
Yeni ve Eski Verilerin Kolay Entegrasyonu
Kevin Ferreira, daha sorunsuz proje geliştirmeyi destekleyen yazılımın bazı temel yönlerine işaret etti. Her şeyden önce, ARES Electrical tam DWG tabanlı CAD işlevselliği içerdiğinden, kullanıcılar DWG dosyalarını alıştıkları şekilde okuyabilir ve değiştirebilir ve bunları doğrudan DWG formatında kaydedebilirler.

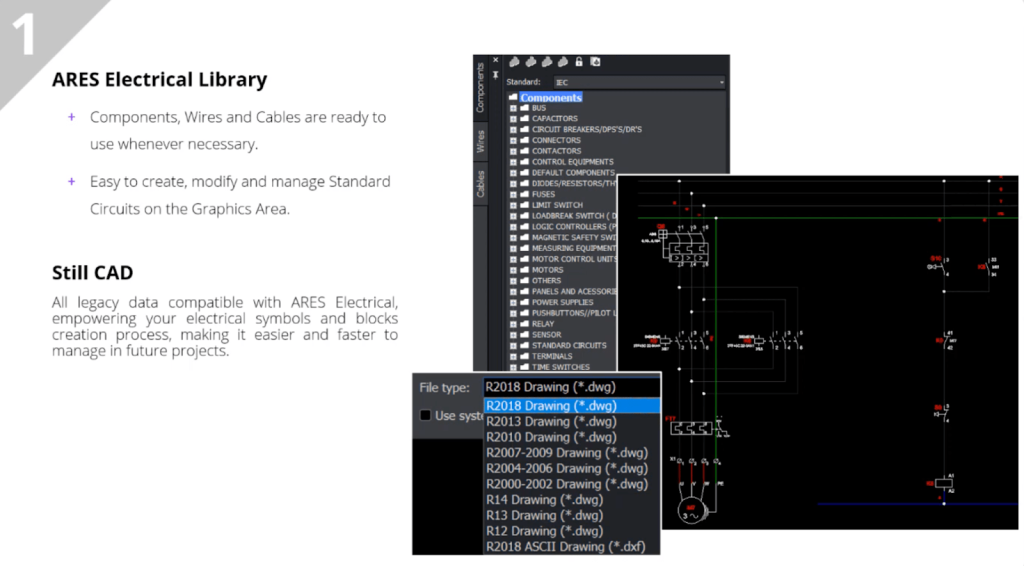

ARES Electrical kütüphaneleri DWG CAD bloklarına dayanır. Bileşen Oluşturma Sihirbazı ile çalışan kullanıcılar sıfırdan yeni bloklar oluşturabilir veya depolanan eski bloklarını arayabilir ve uygulayabilir, blok şeklini, bileşen meta verilerini, elektriksel davranışları, özellikleri vb. istedikleri gibi ayarlayabilirler. Bileşen sembolleri ve standartları da dahil olmak üzere eski DWG blokları ve verileriyle çalışmak, projelerde daha hızlı ilerleme sağlayabilir.
Ferreira ayrıca, ARES Electrical’ın herhangi bir projeyi başlatmak için 7.000’den fazla referansla dolu kapsamlı bir bileşen kütüphanesiyle donatıldığını belirtti. “Bu kütüphane, kullanıcıların güç şemaları, kontrol diyagramları ve mekanik düzenler arasında bileşenleri, telleri ve kabloları verimli bir şekilde yönetmelerine olanak tanır, şirket standartlarına uyumu sağlar ve proje standardizasyonunu kolaylaştırır,” diye açıkladı. “Hızlı yerleştirme ve değişiklik için standart devreleri depolama yeteneğiyle ARES Electrical, tasarım süreçlerini basitleştirir, üretkenliği artırır ve hataları azaltır.”
Akıllı Şemaların Sırları

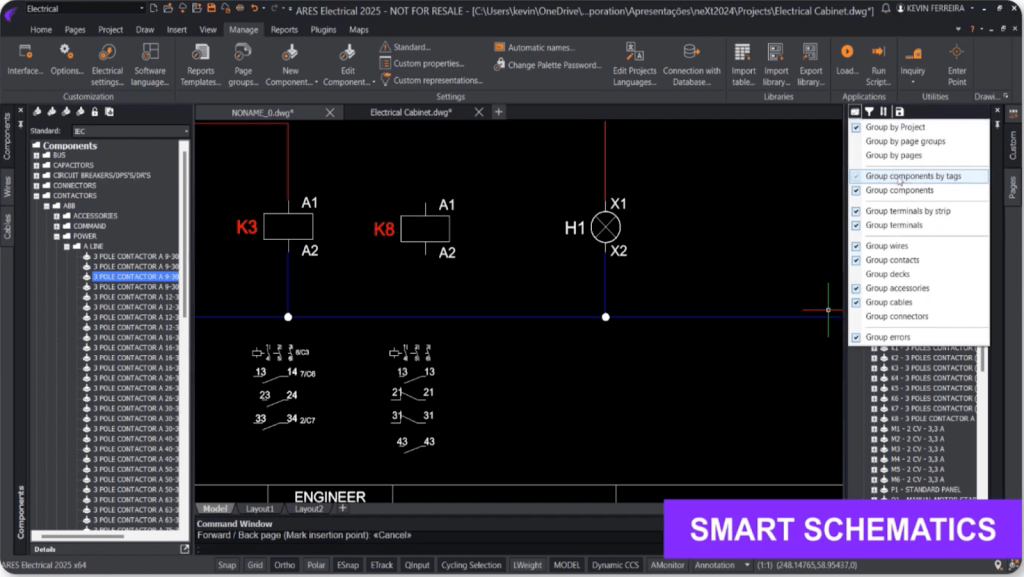

ARES Electrical’daki Akıllı Şema işlevi, rutin görevleri otomatikleştirir, proje genelinde tutarlılığı artırır ve hataları azaltır. Ferreira, Akıllı Şemaların bazı avantajlarına dikkat çekti:
Çapraz referanslı bloklar, bileşenler çizimler içinde değişse bile gerçek zamanlı olarak güncellenir.
Proje telleri, kuruluşun önceden tanımlanmış iş kurallarına göre otomatik olarak numaralandırılabilir ve gerektiğinde belirli tel adları kilitlenebilir.
Sayfa numaraları, bileşen etiketleri ve kablo numaralarındaki otomatik güncellemeler, proje hatalarını ve manuel iş yükünü azaltarak şirket veya projeye özgü standartlarla uyumludur. Ferreira, “Smart Schematics ile manuel güncellemeler geçmişte kaldı” dedi.
Otomasyonun Proje Oluşturma Üzerindeki Etkisi
Ferreira ayrıca otomasyonun standart proje oluşturmayı nasıl hızlandırabileceğini de gösterdi. Otomasyon özellikleri sayesinde kullanıcılar projeleri hızla ölçeklendirebilir ve hatta birden fazla projeyi paralel olarak çalıştırabilir, böylece devreleri gerektiği gibi düzenleme ve değiştirme esnekliğini korurken üretkenliği artırabilir.

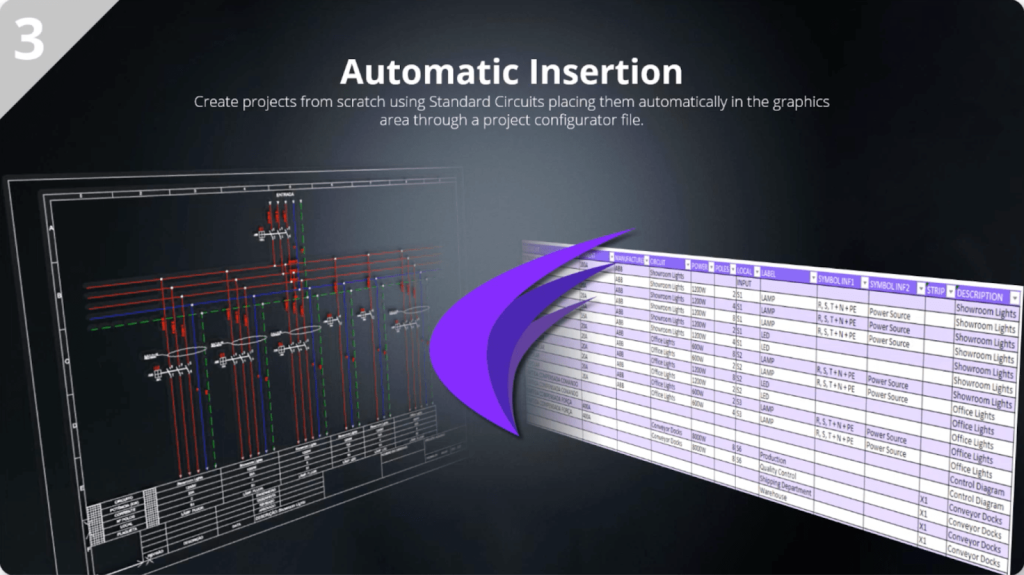

Standart tasarım süreçlerinin düzenlenmesi, pazara sunma süresini azaltabilir ve ayrıca kullanıcıların daha karmaşık, özelleştirilmiş tasarımlara odaklanmaları için zaman kazandırabilir. Otomatik Ekleme, kullanıcıların bir proje yapılandırıcı dosyası aracılığıyla grafik alanına standart devreleri otomatik olarak yerleştirmesini sağlayarak tam olarak bunu yapar.
Ferreira, “ARES Electrical Otomatik Ekleme aracıyla, tüm sayfa bilgileri ve alt devreler dahil olmak üzere tüm öğelerle, önceden tanımlanmış iş kurallarına göre otomatik olarak yerleştirilmiş bir projeyi sıfırdan başlatabiliriz ve bir proje yapılandırıcısı olarak bir elektronik tablo kullanabiliriz” diye açıkladı.
Ayrıntılı, Paylaşılabilir Belgeler Oluşturma — Otomatik Olarak
Projenin türü ne olursa olsun, tasarım aşamasındaki değişiklikleri ele almak, montaj aşamasındaki değişikliklerden her zaman daha ucuz ve daha verimlidir. Mekanik düzen çizimleri, kullanıcıların olası sorunları erken belirlemelerine yardımcı olur, böylece bir sonraki adıma geçmeden önce gerekli ayarlamaları yapabilirler.

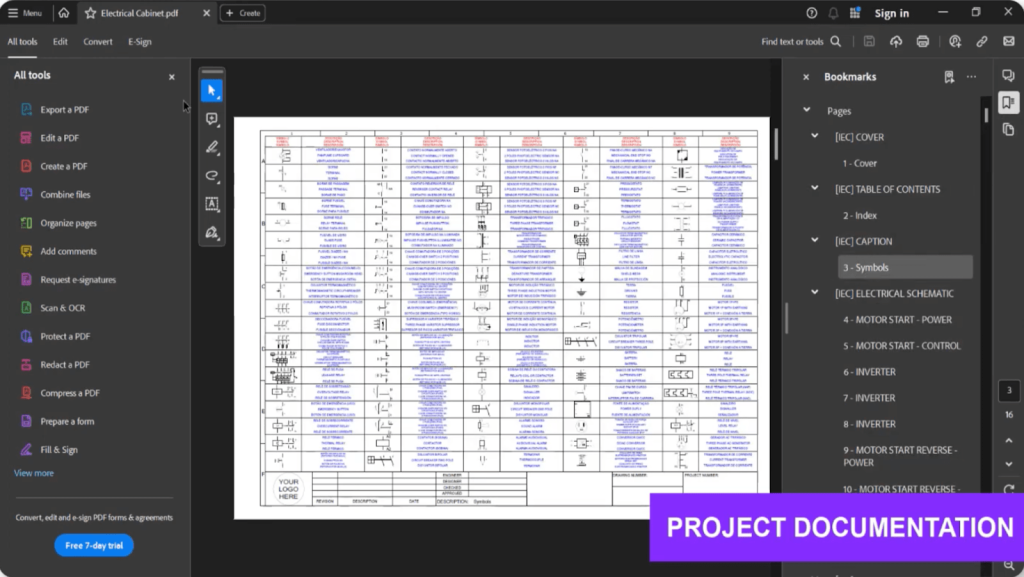

ARES Electrical, malzeme listeleri, kablo listeleri ve terminal şerit çizimleri dahil olmak üzere tüm gerekli belgeleri oluşturmayı kolaylaştırır. Ferreira, “Belgeleme sürecini otomatikleştirerek, her proje ayrıntısının titizlikle yakalanmasını ve kolayca paylaşılabilir olmasını sağlıyoruz, böylece montaj aşamasını kolaylaştırıyor ve maliyetleri azaltıyoruz” dedi.
Trinity Özellikleri Platformlar Arası İşbirliğini Teşvik Ediyor
ARES Trinity of CAD yazılımı, ARES Kudo ve ARES Touch’ın yanı sıra ARES Electrical’ın temeli olan ARES Commander’ı da içeriyor. ARES Trinity’nin bileşenleri, herhangi bir yerden verimli ve senkronize ekip çalışmasını sağlayan sağlam işbirliği araçlarıyla birbirine bağlı bir CAD ekosistemi oluşturuyor.
Robert Graebert, “ARES Trinity, kullanıcıların masaüstü uygulaması, tarayıcı veya mobil cihaz aracılığıyla herhangi bir cihazdan, herhangi bir yerden projelere erişip bunları değiştirmelerine olanak tanıyarak işbirliğini teşvik etmede mükemmeldir,” diye açıklıyor. “ARES Trinity, değişikliklerin gerçek zamanlı olarak senkronize edilmesini sağlayarak ekip çalışmasını ve proje esnekliğini artırıyor.”
ARES Electrical’ın Ücretsiz Deneme Sürümünü Alın
ARES Electrical’ın ekibinize nasıl fayda sağlayabileceğini ilk elden görmek için bugün ücretsiz denemenizi başlatın. Ücretsiz Graebert hesabınızı oluşturun ve şu anda İngilizce, İspanyolca ve Portekizce olarak mevcut olan yazılımı indirin, daha fazla dil de yolda. Yakında proje geliştirmeyi kolaylaştıracak, şematik tasarımı otomatikleştirecek ve kuruluşunuzda iş birliğini geliştireceksiniz!
